מכונת חיתוך פלזמה אוטומטית של צ'אק CNC



ANמכונת חיתוך פלזמה אוטומטית של צ'אק CNCהוא מתמחהחותך פלזמה מבוקר מחשבמצויד ב- Anמערכת צחיקה אוטומטיתלהחזיק ולסובב חתיכות עבודה גליליות או עגולות (למשל, צינורות, צינורות או פירים) עבורחיתוך דיוק, פוע או קידוח חור.

מכונות אלה נמצאות בשימוש נרחב בייצור מתכת, צינורות שמן/גז, מערכות פליטה לרכב ותעשיות פלדה מבניתאֵיפֹהחיתוך צינור אוטומטי במהירות גבוההנדרש.



@ אזור עבודה: 10-200 מ"מ (x)*12000 מ"מ (y)



מערכת בקרה: F4300 Fangling



@ Auto Chuck Cateed: 10-200 מ"מ



@ שידור: x, y טייוואן מסלול מתלה סלילי



מסילת מדריך: טייוואן מקורי מיובא היווין רכבת



@ גוף מכונה: קרן פלדה מבנה פלדה כבד



@ מסילות TBI מקוריות



@ תוכנה: בקרת מאסטר מקורית של צינורות מקצועיים



מערכת שמן: מערכת הזרקת נפט אוטומטית



@ מתח: 380V/220V/60Hz/50Hz



@ מנועי סרוו ונהגים



@ חלקי חילוף: חרירי אלקטרודה 10 ערכות



מאפייני מפתח של חותך פלזמה אוטומטי של צ'אק CNC

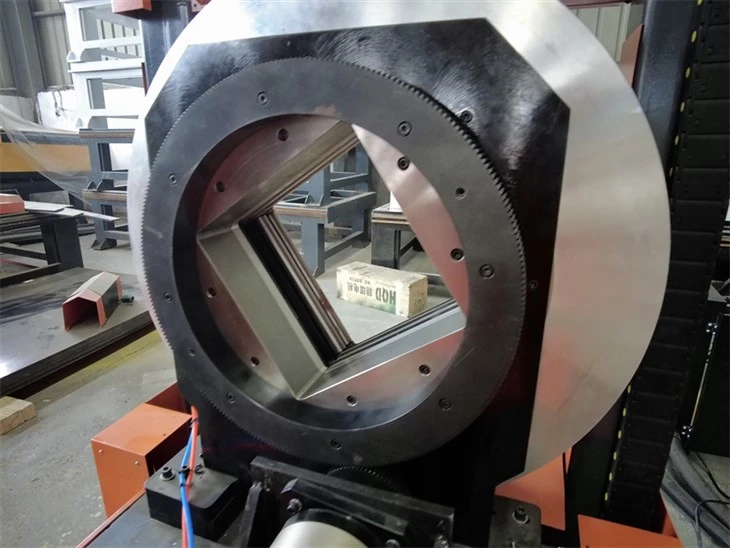

1. מערכת צ'אק אוטומטית



צ'אק רוטרי ממונע(הידראולי/פנאומטי/מונע סרוו) לאחיזת צינורות ולסובב.



גדלי לסת מתכוונניםכדי להכיל קוטרים שונים (למשל, 50 מ"מ - 600 מ"מ).



סיבוב אפס-Backlashלחתכים חלקים ומדויקים.



2. מערכת חיתוך פלזמה



בהבחנה גבוהה (HD) או לפיד פלזמה קונבנציונאלי(למשל, Hypertherm, Lincoln, ESAB).



יכולת חיתוך פוע(0 תואר –45 מעלות הטיה) להכנת ריתוך.



בקרת גובה אוטומטית (AHC)כדי לשמור על מרחק לפיד אופטימלי.



3. בקרת CNC ותוכנה



בקר CNC תעשייתי(Siemens, Fanuc או מערכות קנייניות).



תוכנת חיתוך צינורות(למשל, pipecut, pronest, sigmanest) עבור:



עיצובים של צינורות נפרשים(מיפוי דו -ממדי לתלת מימד).



אופטימיזציה לקינון(צמצום פסולת חומרית).



דפוסי חור אוטומטיים, משבצות וגזרות.



4. טיפול חומרי



לטעון/לפרוק אוטומציה(מסועים אופציונליים או זרועות רובוטיות).



תמיכה גליליםלצינורות ארוכים/גדולים בקוטר.



5. בקרת בטיחות ובקרת אבק



מערכת מיצוי אדי(חיתוך פלזמה מייצר עשן רעיל).



אזור חיתוך סגורעם משתלבות בטיחותית.

יישומים



✔ ייצור צינורות- חיתוך, פגוע וקידוח חור עבורצינורות נפט/גז, מעקות, מערכות פליטה.

✔ פלדה מבנית – קורות I, קורות H, צינורות מרובעים/מלבניים.

✔ רכב וחלל – צינורות פליטה, צינורות הידראוליים, כלובי גליל.

✔ בניית ספינות – מסגרות גוף, צינורות אוורור.



קניית שיקולים

✔ טווח קוטר הצינור- וודא שהצ'אק יכול להתמודד עם גדלי היצירה שלך.

✔ כוח פלזמה (מגברים)- מגברים גבוהים יותר (100–400A) חותכים מתכות עבות יותר (עד 50 מ"מ).

✔ רמת אוטומציה- טעינה/פריקה רובוטית משפרת את הפרודוקטיביות.

✔ תאימות תוכנה- בדוק אם זה משתלב במערכת CAD/CAM שלך.



@1. מסגרת מכונה כבדה, אורך חיים ארוך ולא יהיה קל לעוות מהריצה לטווח הארוך.



@2. בקר מתנפנף המפורסם מאוד בסין ומחוצה לה. קל לתפעול.



@3. המכונה מגיעה עם חלקים מוגדרים מלאים, כוללת את התוכנה. רק צריך שאתה מכיר את המילים האנגלית למבצע.

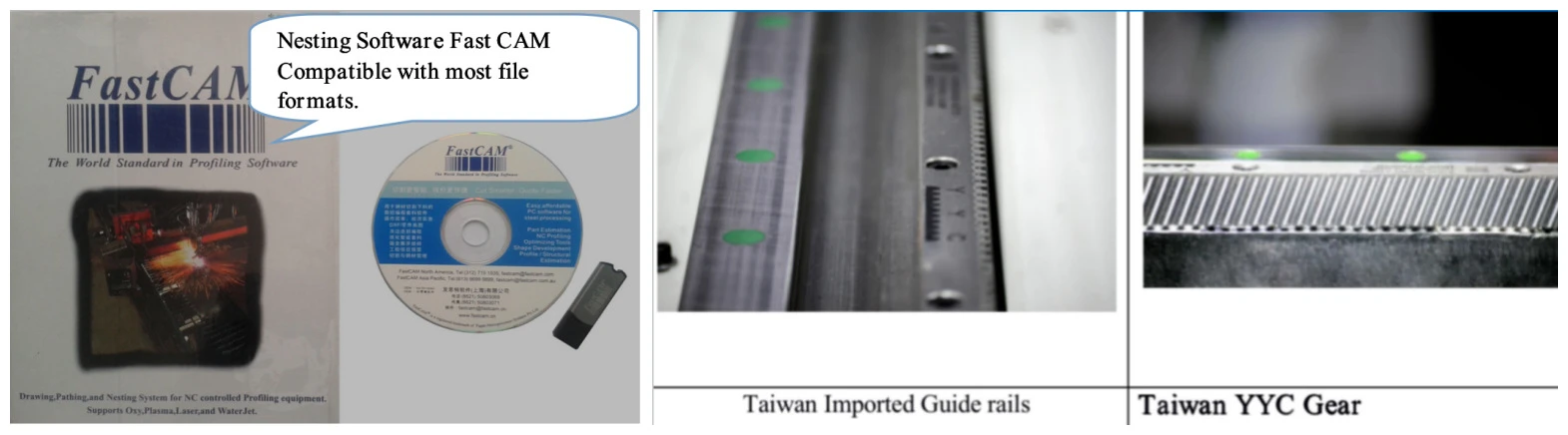

@4. אימצו מסילות Hiwin שיובאו מטייוואן. להבטיח דיוק ויציבות גבוהים.



@5. מטהר עשן חיצוני לניקוי אבק.



@6. תוכנה מקצועית לסיום חיתוך גמיש יותר.



@7. כל מכונה מגיעה עם מגן דליפה, כדי להגן על בטיחות המפעילים מפני תאונות החשמל.



@8. אספקת חשמל מפורסמת סין Huayuan או ארה"ב Hypertherm לאופציה.
