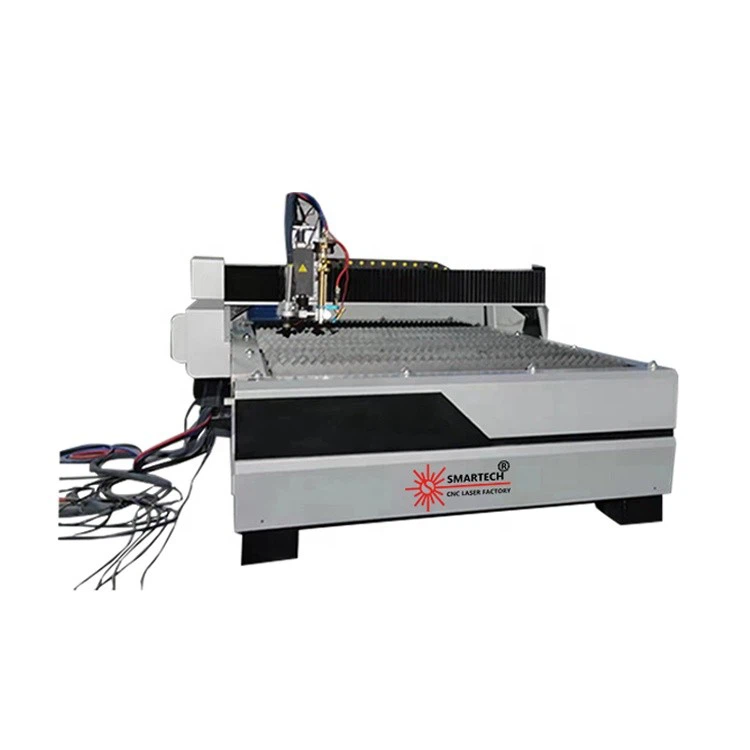

מכונת חיתוך פלזמה אוטומטית של CNC

מכונת חיתוך פלזמה אוטומטית של CNC - מדריך מלא

ANמכונת חיתוך פלזמה אוטומטית של CNCהוא אמערכת בשליטת מחשבהמשתמש בקשת פלזמה בטמפרטורה גבוהה כדי לחתוךפלדה, נירוסטה, אלומיניום, נחושת ומתכות מוליכות אחרותעִםדיוק ומהירות גבוהיםו מכונות אלה נמצאות בשימוש נרחב בייצור מתכת, רכב, תעשיות חלל, בניית ספינות ותעשיות פלדה מבניותבגלל שלהםאוטומציה, יעילות וחוזרות דירות.

🔹 תכונות מפתח של חותך פלזמה אוטומטי של CNC



1. מערכת חיתוך פלזמה



לפיד פלזמה: שימושיםHypertherm, Lincoln, ESAB או דינמיקה תרמיתלפידים.



כוח חיתוך (מגברים):



30–200A(למתכות דקות עד בינוניות, 1-25 מ"מ).



200–600A(למתכות עבות, עד 50-80 מ"מ).



פלזמה בהבחנה גבוהה (HD)(לחתכים נקיים על צלחות עבות).



2. אוטומציה ובקרה של CNC



בקר CNC תעשייתי(Siemens, Fanuc או מערכות קנייניות).



בקרת גובה אוטומטית (AHC)- שומר על מרחק לפיד אופטימלי.



התאמת גז אוטומטית והתאמה שוטפת- מיטוב את איכות החיתוך.



3. טיפול בחומרים והעמסה



מערכת מסוע אוטומטית- מזין סדינים לאזור החיתוך.



ציר סיבוב (אופציונלי)- לחיתוך צינור/צינור.



תוכנת קינון- ממקסם את השימוש בחומרים (למשל,Pronest, Sigmanest).



4. חיתוך שולחן ואזור עבודה



שולחן מים- מפחית עשן וניצוצות.



שולחן סלאט או למטה- להסרת גרוטאות יעילות.



גדלים סטנדרטיים:



4x4 ft (1220x1220 מ"מ)- סדנאות קטנות.



5x10 ft (1500x3000 מ"מ)- ייצור תעשייתי.



גדלים גדולים בהתאמה אישית(עד 20x60 רגל לבניית ספינות).



5. בקרת בטיחות ובקרת אבק



מערכת מיצוי אדי- מסיר עשן חיתוך פלזמה רעיל.



אזור חיתוך סגור- מגן על מפעילים מפני ניצוצות.



---

🔹 יישומים של חיתוך פלזמה אוטומטי של CNC

✔ ייצור מתכת- חיתוך צלחות פלדה, סוגריים, מסגרות.

✔ רכב וחלל- חלקי פליטה, שלדה, לוחות.

✔ בניית ספינות- קטעי גוף, מצמצמים.

✔ בְּנִיָה- קורות מבניות, קורות.

✔ אמנות וקישוט- פסלי מתכת, שילוט.



@ אזור עבודה: 1500 (x)*6000 מ"מ (y)*100 מ"מ



@ 125a מקור הכוח של ארה"ב



@ מסור רצועות שולחן שולחן שולחן: עובי גבוה 3 מ"מ



@ גוף מכונה: מחרטת פלדה כבדה 200*200 מ"מ עובי 8 מ"מ



@ תוכנה: בקרת FastCam מקצועית מקורית



מערכת שמן: מערכת הזרקת נפט אוטומטית



@ מאוורר פליטה לשולחן עשן או מים



@ מתח: 380V/220V/60Hz/50Hz



@ אביזרי ממסר: המותג המפורסם שניידר



1. סוג הבקר CNC בפלזמה / להבה: Starfire



2. סוג ה- THC: מיקרוסטפ



3. סוג בקר מתח: Starfire



4. סוג מרים: 130 מ"מ



5. סוג הלפיד: מותאם אישית



6. סוג המנועים: מנועי צעד 450b ו- m 860 נהגי H



7. סוג המדריך הליניארי: טייוואן היווין מסילה + פינון מתלה סלילי





@1. מסגרת מכונה כבדה, אורך חיים ארוך ולא יהיה קל לעוות מהריצה לטווח הארוך.



@2. Starfire או בקר התחלה המפורסם מאוד בסין ומחוצה לה. קל לתפעול.



@3. המכונה מגיעה עם חלקים מוגדרים מלאים, כוללת את התוכנה. רק צריך שאתה מכיר את המילים האנגלית למבצע.



@4. אימצו מסילות Hiwin שיובאו מטייוואן. להבטיח דיוק ויציבות גבוהים.



@5. מכשיר THC יכול להתאים היטב את בקרת גובה הלפיד.



@6. בדרך כלל, המכונה מגיעה עם מאוורר פליטה או שולחן מים לאפשרויות, ושמור על סביבת ללא עשן עבור מפעילים.



@7. כל מכונה מגיעה עם מגן דליפה, כדי להגן על בטיחות המפעילים מפני תאונות החשמל.



@8. אספקת חשמל מפורסמת סין Huayuan או ארה"ב Hypertherm לאופציה.

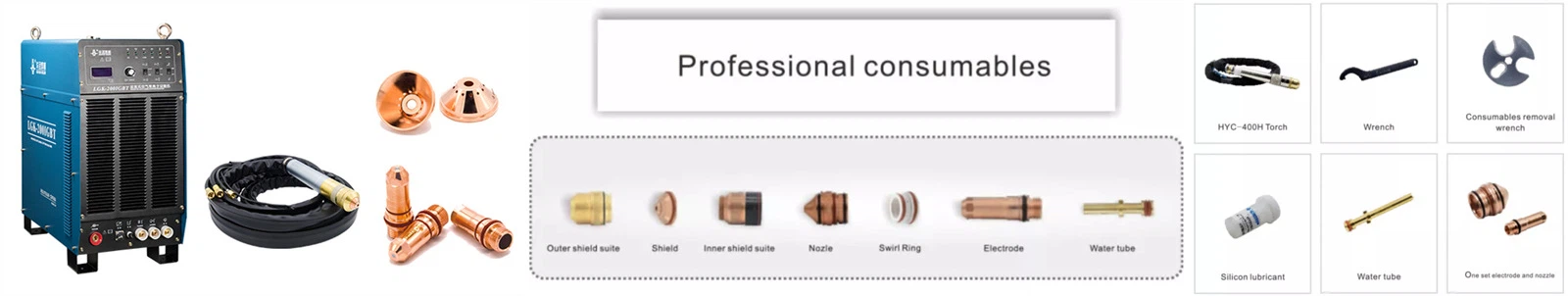

מקור כוח



ראש לפיד



מתכלים



תוכנת FastCAM

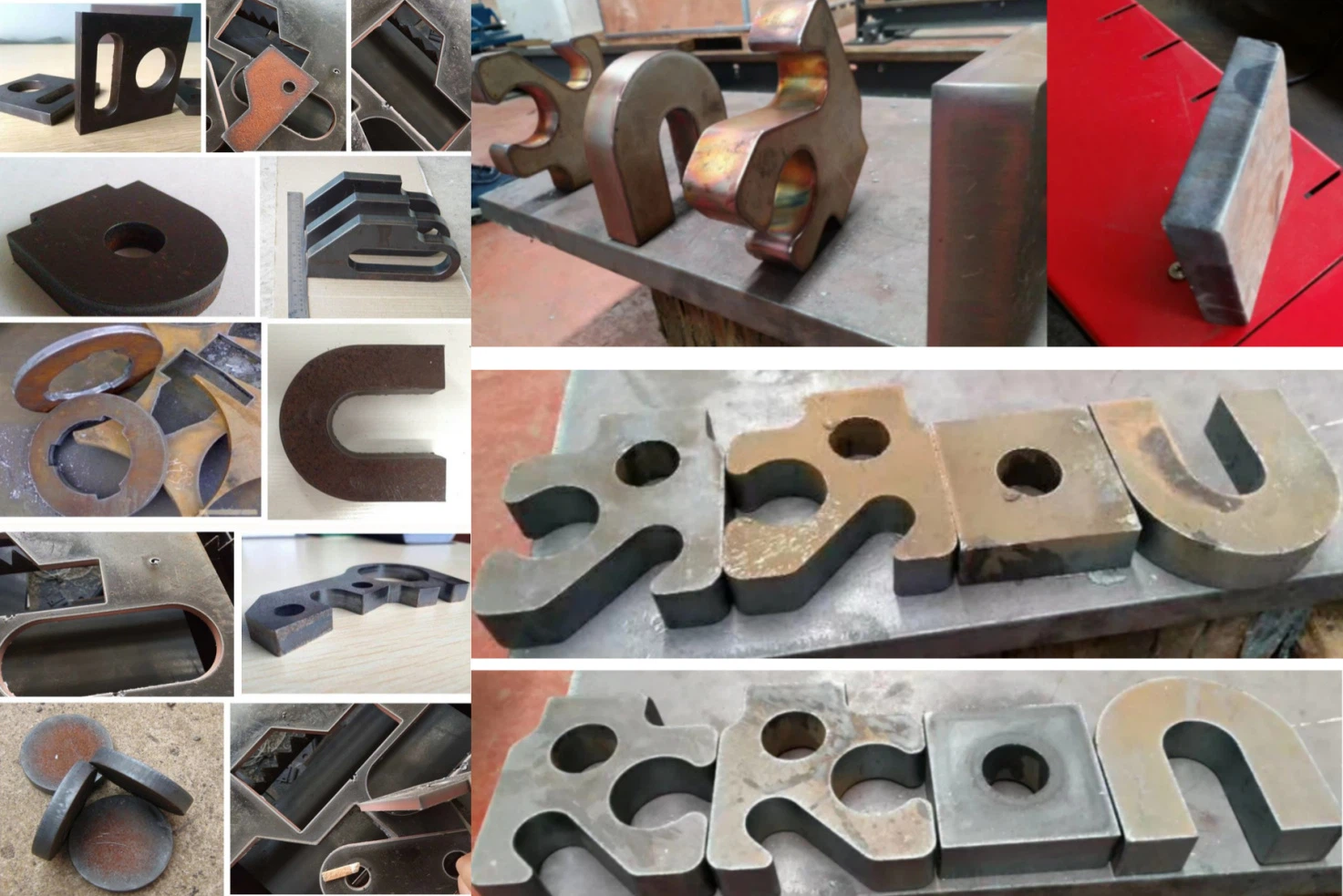

הגדרת חיתוך
